轉向架搖枕彈簧橫向剛度試驗機 該系列產品采用電動加載減速系統減速后帶動精密滾珠絲杠副加載，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

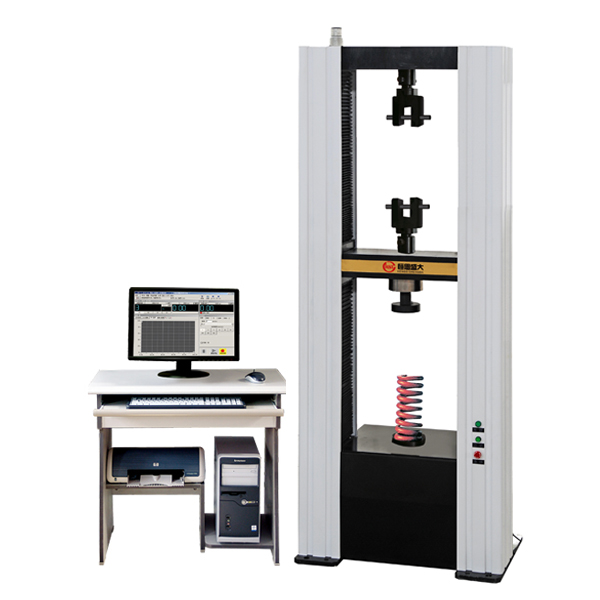

轉向架搖枕彈簧橫向剛度試驗機
該系列產品采用電動加載減速系統減速后帶動精密滾珠絲杠副加載，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。
轉向架搖枕彈簧橫向剛度試驗機|
產品型號 |
TLW-10 |
TLW-20 |
TLW-30 |
TLW-50 |
TLW-100 |
TLW-200 |
TLW-300 |
|
|
試驗力 |
10kN |
20kN |
30kN |
50kN |
100kN |
200kN |
300kN |
|
|
主機結構型式 |
四柱落地式機型（上拉下壓/下壓上拉） |
|||||||
|
控制方式 |
計算機全自動控制 |
|||||||
|
準確度等級 |
1 級 |
|||||||
|
試驗力測量范圍 |
2%～100%F·S（內外不分檔） |
|||||||
|
試驗力示值相對誤差 |
≤±1% |
|||||||
|
位移示值相對誤差 |
≤±1% |
|||||||
|
位移顯示分辨力 |
0.01mm |
|||||||
|
變形示值誤差 |
≤±（50+0.15L）um |
|||||||
|
速度調節范圍 |
0.05-300mm/min |
0.05-200mm/min |
||||||
|
速度相對誤差 |
≤±1% |
|||||||
|
有效拉伸空間 |
700 |
650 |
600 |
|||||
|
有效壓縮空間 |
700 |
650 |
600 |
|||||
|
有效試驗寬度 |
400 |
450 |
550 |
|||||
|
壓盤直徑 |
110mm |
|||||||
|
主機電源 |
AC220V±10%，50Hz |
|||||||
