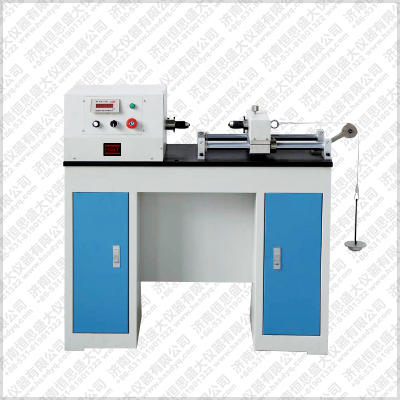

TNZ-Z200Nm數顯材料扭轉試驗機產品簡介

電子式扭轉試驗機是由加載系統、傳動系統、數據采集、處理、控制、顯示系統等組成，適用于對各類扭轉彈性元件、構件、螺栓等力學性能的試驗。該機采用臥式結構，嵌入式高性能單片機MCU控制器，液晶顯示，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使你的操作更簡單，完全根據習慣性的提示界面順序操作，完成系統參數設置。采用交流伺服電機、精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

整機利用全數字Testmart數據采集處理系統及液晶顯示系統，可以對試樣的扭轉角度進行多點測試。

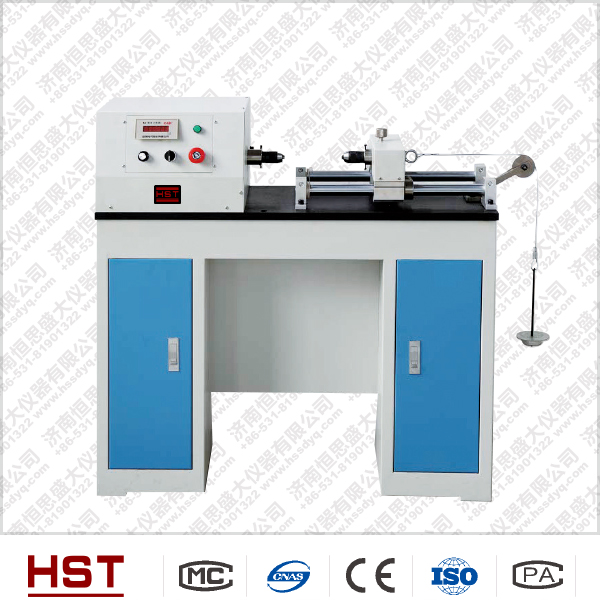

TNZ-Z200Nm數顯材料扭轉試驗機整機結構、系統描述

【主 機】采用臥式結構，主體結構采用整體加厚鋼板結構，以保證整機的剛性;夾具采用優質合碳素鋼45淬火(HR55~65)方式，壽命長;試樣的安裝拆卸方便、快捷。

【驅動系統】全數字Testmart控制系統驅動;速度調節可調，加載均勻、穩定。

【傳動系統】采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0~500mm范圍內任意調節。

【測量顯示系統】該機采用大屏幕液晶顯示系統同步顯示試樣的扭矩T、扭轉角度θ、試驗速度。系統可以設置扭轉角度θ，檢測試件的扭矩，也可以設置扭矩檢測試件的扭轉角度。

【安全保護系統】過載保護、過電流保護等。
