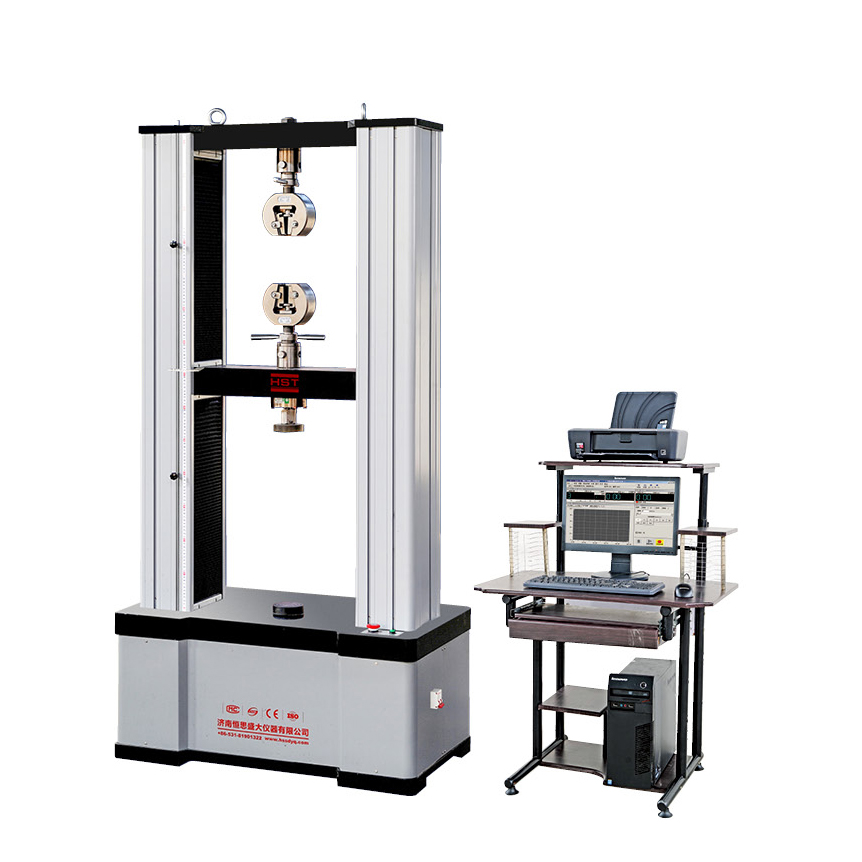

建筑腳手架扣件拉力試驗機
產品詳情 型號KRDW-100J測量范圍0-100KR負荷100KR拉伸速度500mm/min加工定制是重量800GK展開 建筑腳手架扣件拉力試驗機試驗機制造有限公司經理15966類型電子拉力試驗機測量精度0.1拉伸空間800mm
|
品牌
|
型號KRDW-100J
|
|
測量范圍0-100KR
|
|
負荷100KR
|
|
拉伸速度500mm/min
|
|
加工定制是
|
重量800GK
|
展開
建筑腳手架扣件拉力機
濟南試驗機制造有限公司
經理15966313580
微機控制腳手架扣件試驗機
一、重要功能：
建筑工程、房屋建筑、市政、道路、水利、橋梁、水壩等土木工程施工、化工、冶金、煤炭、船舶工程中鋼管公稱外徑為Φ48.3mm、Φ51.0mm的腳手架、雙排腳手架、井架、模板支撐架等使用的由可鍛鑄鐵或鑄鋼制造的扣件。碗扣式鋼管腳手架、模板支撐架等使用的鋼管腳手架構件。輪扣式、圓盤式、插卡式腳手架構件。直角扣件(rightanglecoupler)、旋轉扣件(swivelcoupler)、對接扣件(sleevecoupler)、底座(base-plate)等進行抗抗滑、抗破壞、扭轉剛度、抗拉、抗壓等力學性能的測試及研究。上碗扣(bellshapecap)強度、下碗扣(bowlshapesocket)焊接強度、橫桿(flattubecross)接頭強度、橫桿接頭焊接強度、可調支座抗壓強度等力學性能的測試及研究。承插型盤扣插銷抗拔力測試及研究?？奂考?立桿standingtube，頂桿crowntube，斜桿slantingsupport，支座supports，
可調底座jacksupport，可調托撐U-jack，碗扣節點couplerjoint)力學性能測試及研究?！艿淖詣涌刂坪蛿?shù)據采集系統，實現了數據采集和控制過程的全數字化調整?！d荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式?！罁?jù)GB、ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。 二、增加附具，可完成多類材料拉伸、壓縮、彎曲試驗；→各種橡膠、塑料、薄膜等非金屬材料、復合材料的力學性能測試?！鞣N金屬、薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗?！徔棥⑹称?、藥品、化妝品、生物材料性能試驗。→電子部件的拉脫、剝離、焊接強度試驗?！∷㈦娐钒宓膭冸x、彎曲強度、緊固件性能試驗?！局破贰⒓埉a(chǎn)品、膠片樣品、土工材料的性能試驗?！鷳λ沙谠囼灱罢澈蟿姸仍囼灐Ｈ?、滿足標準：
GB15831-鋼管腳手架扣件GB24911-碗扣式鋼管腳手架構件JGJ231-筑施工承插型盤扣式鋼管支架安全技術規程JGJ130-2011建筑施工扣件式鋼管腳手架安全技術規范JGJ166-2008建筑施工碗扣式鋼管腳手架安全技術規范
四、重要特點：1.精密無間隙滾珠絲杠、高剛性、高穩定性的雙柱負荷機架。機架尺寸可定制。2.載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。3.高精度測力器，線性寬，穩定性好，保證載荷的測力精度。4.高速率、低振動、免維護、靜音型交流伺服電機驅動系統。5.內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。6.電路板采用光電隔離設計，抗干擾能力強。7.寬泛的測試速度，0.001～500mm/min內任意選擇。（可定制高速0.001-2000mm/min）8.數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理；9.全數字閉環、多通道、多功能、易操作的測控軟件；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等。9.1試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、顯示，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換。9.2過程能再現、數據再分析、曲線放大、比較、遍歷。9.3試驗曲線可任意選擇坐標軸，可自由放大和縮?。豢赏瑫r顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節。9.4靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。9.5模塊化、開放式編程，滿足個性化要求。具有提示和向導功能。9.6試驗結束自動返回，智能、高效、快捷。10.多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；操作提示向導保護；試驗結束自動保護等。 五、重要參數：
|
KRDW-100J；KRDW-120J微機控制腳手架扣件試驗機
|
|
1
|
試驗力
|
100kN
|
120kN
|
|
2
|
試驗機級別
|
0.5級/1級
|
|
3
|
試驗力測量范圍
|
0.4%-100%FS（0.5級）/1%～100%FS（1級）
|
|
4
|
試驗力示值相對誤差
|
±0.5%（0.5級）/±1.0%以內（1級）
|
|
5
|
試驗力分辨力
|
1/±300000F.S（全程分辨力不變）
|
|
6
|
變形測量范圍
|
0.2%-100%
|
|
7
|
力控速率調節范圍
|
0.005%-5%FS/S
|
|
8
|
力控速率控制精度
|
速率<0.05%fs時，為±1%設定值以內；<>速率≥0.05%FS時，為±0.5%設定值以內；
|
|
9
|
變形速率調節范圍
|
0.005～5%FS/s；
|
|
10
|
變形速率控制精度
|
速率＜0.05%FS/s時，為設定值的±1%以內；速率≥0.05%FS/s時，為設定值的±0.5%以內；
|
|
11
|
位移速率調節范圍
|
0.001～500mm/min；（可定制高速系統0.001-2000mm/min）
|
|
12
|
位移速率控制精度
|
為設定值的±0.2%以內；
|
|
13
|
恒力、恒變形、恒位移控制范圍
|
0.5%-----100%FS
|
|
14
|
恒力、恒變形、恒位移控制精度
|
設定值≥10%FS時，為設定值的±0.5%以內設定值＜10%FS時，為設定值的±1%以內
|
|
15
|
有效試驗寬度
|
500mm
|
|
16
|
橫梁移動行程
|
1000mm/1200mm
|
|
17
|
試驗機前后調整長度
|
1000mm
|
|
18
|
電源電壓
|
～220V±10%，50Hz；（須可靠接地）
|
|
19
|
機器功率
|
1.5kW
|
|
20
|
機器尺寸(LWH)
|
850×1150×2050mm
|
|
21
|
機器重量
|
≈800kg
|
六、主要配置：
|
名稱
|
內容
|
備注
|
|
負荷機架
|
雙柱門式，高剛性
|
1臺
|
|
驅動系統
|
進口交流伺服調速電機及驅動器
|
1套
|
|
測控系統
|
KRXK-test全數字閉環、多通道
|
1套
|
|
測力傳感器
|
精度0.03％
|
1支
|
|
手持控制器
|
|
1只
|
|
附具
|
抗滑、抗破壞、扭轉剛度、抗拉、抗壓
|
1套
|
|
壓縮附具
|
|
1套
|
|
位移測量裝置
|
|
1套
|
|
計算機
|
主流品牌
|
1臺
|
|
隨機工具
|
|
1套
|
|
技術資料
|
說明書、裝箱單、合格證、服務單
|
1套
|
|
試驗機軟件
|
|
1套
|
七、功能擴展：
|
上碗扣強度、下碗扣焊接強度、橫桿接頭強度、橫桿接頭焊接強度
|
|
承插型盤扣插銷抗拔力
|
|
圓試樣拉伸
|
￠4-9，9-14，14-20mm；
|
|
板試樣拉伸
|
0-7，7-14，14-20mm
|
